我的模型

模型分组目录

  模型分组中展示的所有模型均由用户自己创建的模型（包括管理员用户和普通用户），目录由用户自由创建。

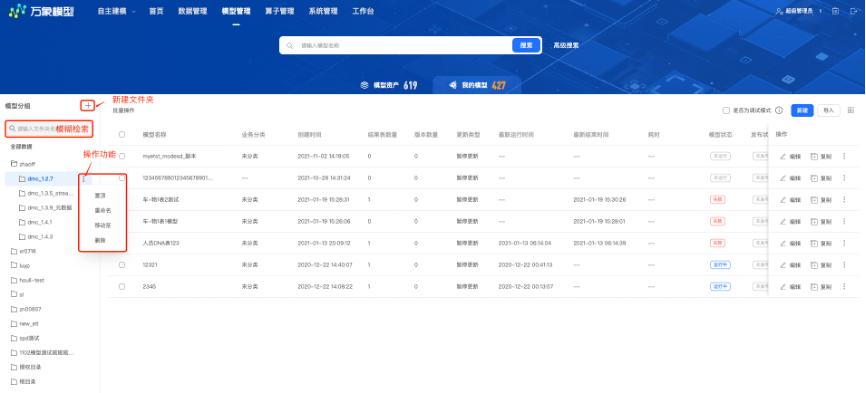

  用户可对该目录下的模型文件夹进行编辑操作，包括新建、置顶、重命名、移动至、删除;

  鼠标悬浮到文件夹时出现“更多”操作，点击更多即可显示操作菜单;

  支持输入文件夹名称进行模糊搜索。 图15 1) 置顶：可将文件夹位置调整到顶部； 2) 重命名：可修改编辑文件夹的名称； 图16

3) 移动至：可将此文件夹移动至其他文件夹目录结构下； 图17

4) 删除：进行删除操作时会出现提示，是否删除子文件夹？若勾选此选项后，会将整个文件夹全部删除。 图18

模型列表

图19   通过上图可以看出，在我的模型列表中可以通过点击模型名称查看模型详情;

  支持对任一模型进行编辑、复制、移动至、导出、删除操作;

  支持多选进行批量导出操作，其中，点击编辑按钮时，会进入针对当前模型的编辑界面，详细的介绍可查看下文‘模型运行调试-编辑’。 1) 复制：可直接复制该模型，并选择复制的模型所属于哪个文件夹目录下； 图20 2) 移动至：可将此模型移动至其他文件夹目录结构下； 图21 3) 导出：点击“导出”按钮可将模型直接导出下载到本地。 图22

4) 删除： 可以对已有的模型执行删除操作，当用户删除某一模型时，系统会提示用户是否确认删除此模型，当用户点击“是”直接完成模型的删除操作。 图23

  如果这个模型生成的结果表被其他模型所使用，模型删除后，模型生成的结果表会被保留在工作表中，但是删除模型后结果表也不再更新。 图24

  同样，也支持当鼠标悬浮时显示模型定位操作按钮，点击可直接打开该模型所在的组织架构目录，如下图： 图25

  支持对模型列表中的模型按照模型是否为调试模式进行筛选；

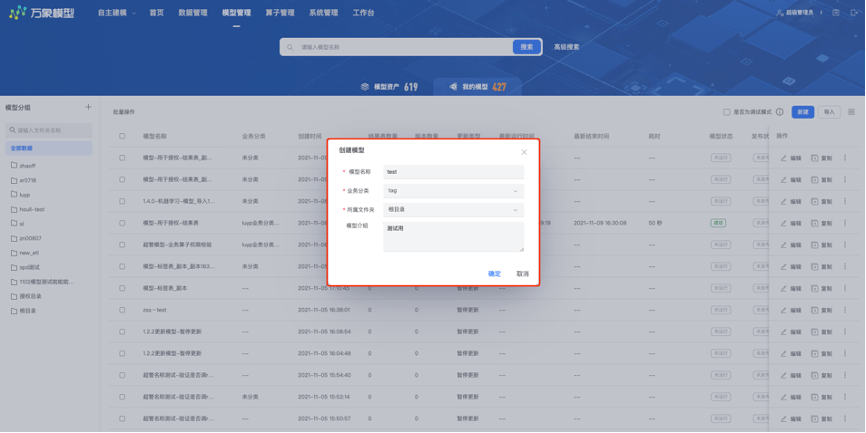

  支持新建模型，点击新建按钮，弹出创建模型弹窗，对模型的名称、分类、所属文件夹以及模型介绍进行编辑。 图26   支持带有可视化格式的模型导入进来，进行编辑从而创建成一个新的数据模型。

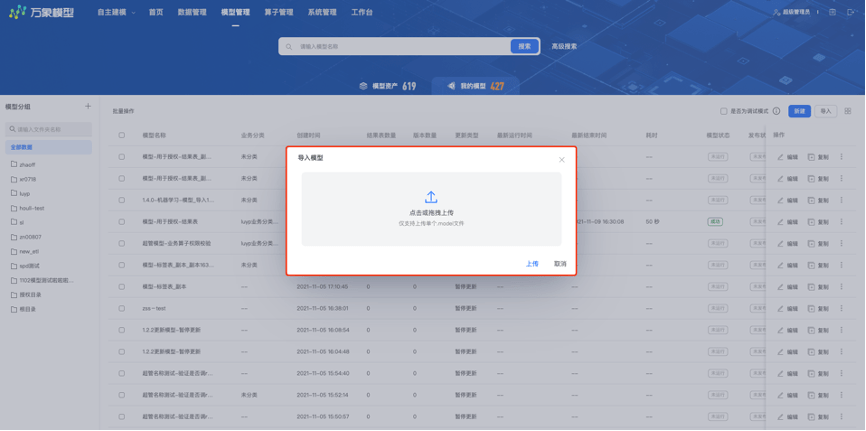

  点击“导入模型”按钮，选择本地中 的模型文件进行上传，点击“上传”进入到模型编辑界面，目前导入模型功能只支持单个后缀名为model的文件上传导入。 图27   支持切换视图模式查看模型列表，包括卡片模式和列表模式，在该模式下，对于模型的操作均默认隐藏，当鼠标悬浮上时，展示操作功能。 图28

模型运行调试

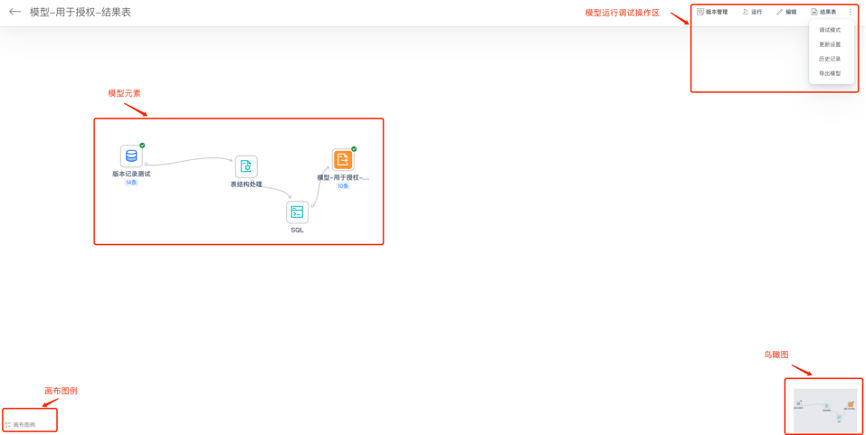

  在我的模型默认展示界面，点击查看任一模型，则进入该模型的运行调试界面。 图29   从上图中可以看出，我的模型详情页面主要包含了模型元素、模型运行调试操作区、画布比例、鸟瞰图四部分，其中模型元素是指绘制模型时用到的数据源、算子和连线，且支持点击数据源元素查看数据详情，包括版本记录测试和预览数据，该部分功能已在‘模型资产’中详细介绍，不再赘述。

下面主要介绍模型的运行调试操作区的功能，包括版本管理、运行、编辑、结果表、调试模式、更新设置、历史记录、导出管理。

版本管理

  所有的模型支持发布模型版本，即对某一次编排并运行成功后的业务模型的镜像存储（快照备份），一个模型可发布多个版本；

  模型编辑页面中，用户可对本次的模型内容进行保存，或者也可以进行发布版本的操作，发布新的版本时，自动生成版本号，支持用户对版本进行命名和备注，名称默认为模型名称。

  点击“更新版本”按钮，右侧弹出模型版本详情，支持对已经发布的版本执行查看、编辑信息、回溯至此版本和删除操作，如下图： 图30   其中，点击“查看”，画布内容切换为当前版本的模型逻辑。

  画布中显示该版本的信息：如版本名称，版本号，支持的操作为：版本管理、回溯至此版本、删除，或者返回至最新模型；

  只支持查看模型各节点的参数配置信息，无法预览数据；若该版本中的表被删除或者损坏后，依旧按照当时版本正常显示。如下图： 图31   点击“编辑信息”，则会弹出版本快照编辑框，对模型的版本的名称、描述进行编辑。 图32

  点击“回溯至此版本”则是将当前最新的画布内容保存为新的版本，然后回滚到该版本的规则逻辑，替换最新模型逻辑；

1.回溯到旧版本后，可对模型规则进行编辑、运行等操作；

2.回溯到旧版本后，若已删除的数据表为“+”状态；

点击“删除”弹出删除确认框，确认是否删除当前版本。

运行模型

  点击“运行”按钮后，模型就会从基础表开始，对模型数据逐一开始更新，直到模型数据全部更新完成。

  注意：模型中要有输出表才可以执行模型的运行操作。

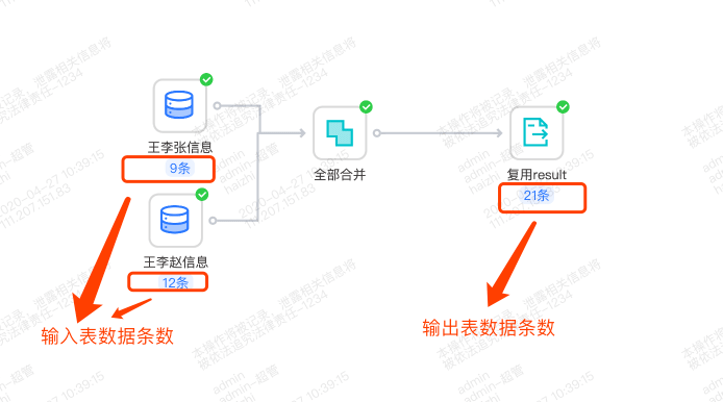

  当模型在更新运行中，“运行”按钮变为“停止”按钮，运行中的模型能够通过点击“停止”按钮停止更新。 图33   模型更新运行后若运行失败，则模型状态标识会变成“更新失败”，且支持下载该模型对应的操作日志，txt文档。 图34   在模型的预览画布中，对于模型元素输入的基础表和输出的结果表上都会标注出数据条数，能够清晰直观的了解数据经过一系列计算后的数据结果。

  注意：只有落盘的数据表才会标注数据条数。 图35

结果表

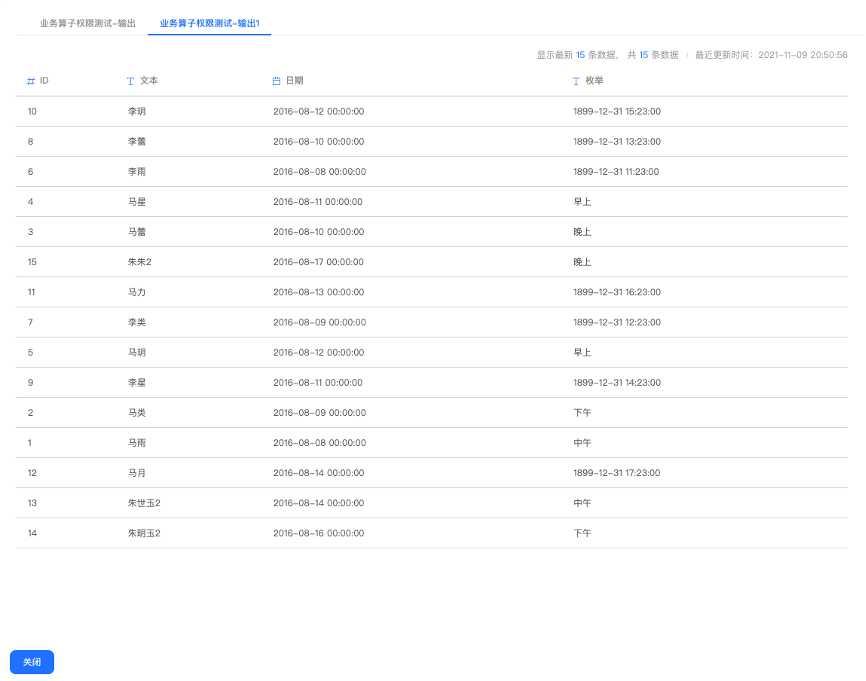

  点击该界面右上角的结果表，右侧弹出结果表数据预览浮层，当存在多张结果表示，支持tab切换预览。 图61

调试模式

  开启调试模式后，用户可直接对模型中的数据表和算子进行调试配置，且与正常模式下一样，支持查看结果表、更新设置、历史记录、导出模型操作等。

  在该模式下，模型中的每个节点会生成实体数据表（会影响执行性能），在该模式下，有助于分析和定位模型的问题所在。 图62

发布至模型超市

  点击“更多”中的“发布至模型超市”按钮，则直接将当前模型作为一个模版发布到模型超市中供其他用户使用。

更新设置

  在“我的模型”面板的右上方更多操作里，有一个“更新设置”的按钮，点击该按钮可以对数据模型的运行更新进行设置。从而影响该按钮旁边的“最近更新时间”的显示结果。模型的更新方式主要分为两种：自动更新以及定时更新。 图63

  在介绍定时更新之前，先介绍一下定时更新的必要性。数据的处理主要包括采集和清洗，假定数据的采集时间间隔为每小时采集一次数据，那么采集数据更新了，我们就需要对更新后的采集数据进行定时清洗操作。这时清洗出的数据更新了，我们用来进行数据建模的数据也需要定时更新。

  下面具体介绍一下定时更新，定时更新的定时类型分为两种：相对时间更新以及自定义时间更新。 图64

  相对时间的更新设置由“xx天xx点xx分”组成，其中“xx天”主要由“每天”和“礼拜几”组成，“xx点”主要指的是从0点到23点，“xx分”只要指的是从0分到59分。具体如图所示： 图65

  现在介绍自定义时间更新方式，我们可以在crontab中自定义表达式，表达式最多支持5个，中间用英文分号分割。 图66

  当然，如果我们不想让其更新，可以设置为“暂时更新”。 图67

  模型的默认更新模式是“暂停更新”，即编辑好的模型在保存后会自动的跑一遍执行一次后，不再继续更新。用户可根据自己需要设置更新频次。

历史记录

  在该界面点击“更多”操作中的“历史记录”，主要是展示当前模型的运行历史，详细信息主要是该模型从运行到结束所耗时长。 图68

导出模型

  支持直接将当前版本的模型直接导出下载到本地。 图69

编辑模型

  在该模型详情预览界面，点击编辑，则执行对当前已经创建好的模型可以进行编辑操作，在这个编辑页面中，用户可以根据自己的意愿自行重设模型。

  当用户在进行模型的重设时，需要从左侧的数据源列表选择合适的工作表作为模型的输入表，通过拖拽的方法将其加入到右边的画布中；

  然后切换选项算子列表中选择合适的算子，同样通过拖拽的方式将其加入到右边的画布中；

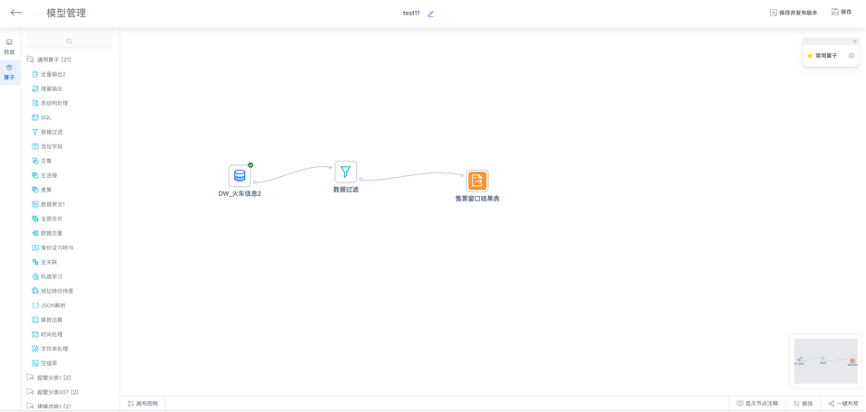

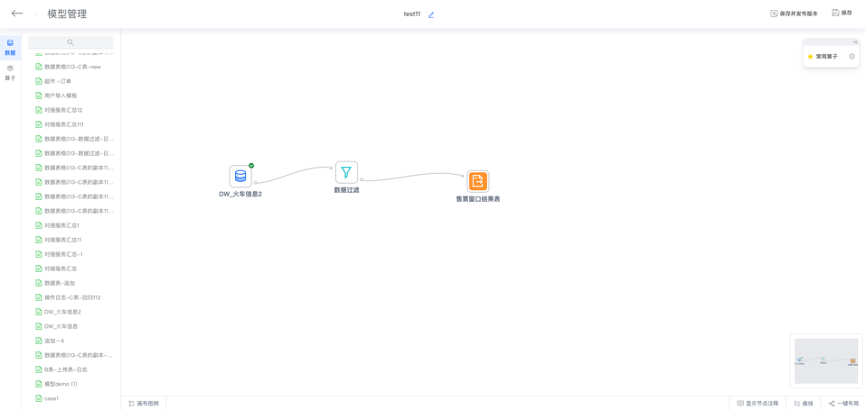

  最后选择通用算子列表中的“全量输出表”将其加入至右侧画布中，通过点击它们上面的节点将其通过带指向性的箭头连接起来，并点击算子icon完成算子参数的配置，就完成了模型的编辑操作，如下图所示。 图36、37、38、39   对于整个模型来说，数据预览是不可或缺的一部分。

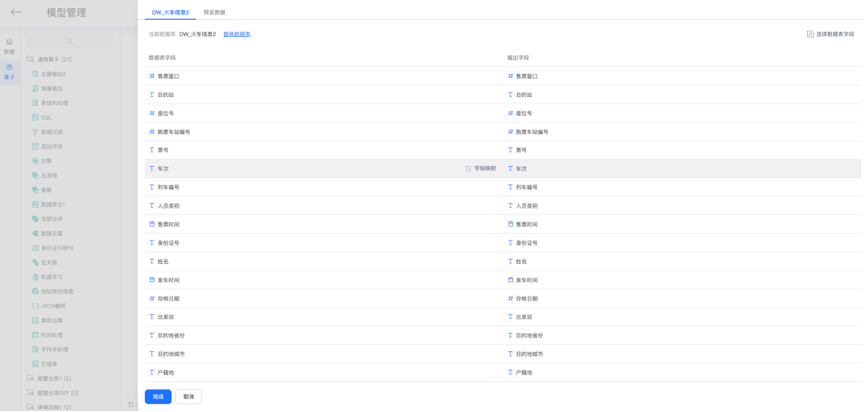

  可以通过点击工作表或者算子弹出配置浮层后，选择“预览数据”选项进行对数据的预览，也可以通过在画布中的工作表或者算子的右键“预览数据”操作进行对数据的查看。 图40   对于模型的输入表来说，可直接预览数据，点击该数据表后可以进行数据的字段筛选、映射、数据表的替换操作，并且字段的选择以及替换数据表的选择支持模糊搜索，如下图所示： 图41、42

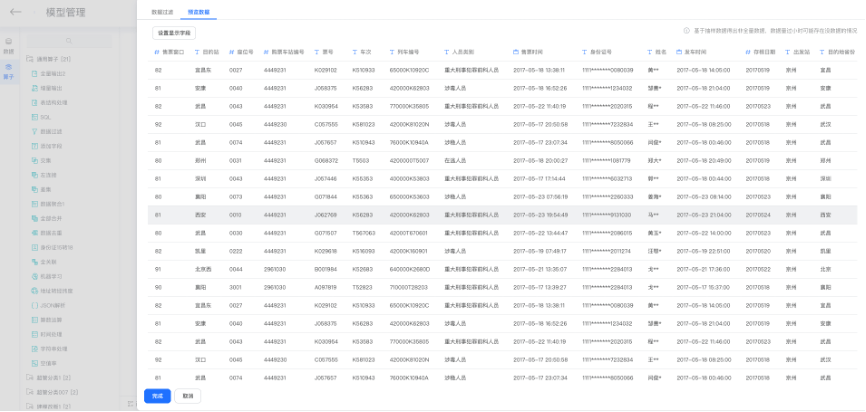

  对于模型的算子而言，只要配置好了算子参数（点击完“完成”后），再次打开配置点击“预览数据”或者直接右键操作就可以进行临时表的数据预览，如下图所示： 图43、44   当完成了上述两步操作，即可以点击结果表进行结果数据的预览、结果表名称的自定义、结果表描述等操作，如下图： 图45

  在编辑界面，还需要着重介绍一下模型画布。

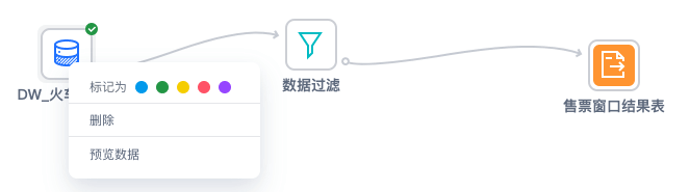

  画布中的算子或者数据具有右键操作，其中数据支持颜色标记、删除和预览数据。点击预览数据直接打开预览数据浮层。 图46   选择算子右键操作，包括颜色标记、重命名、复制、删除、预览数据、高亮路径、节点注释、设为常用。

（1）颜色标记：可对算子的主题颜色进行颜色标记。 图47 （2）重命名：当画布中的同算子多时，可将算子的名称进行修改编辑，注意：输出算子不支持此功能。

（3）复制：点击“复制”，可在画布中复制并新增该算子，只复制算子，不复制配置。

（4）删除：删除该算子。

（5）预览数据：点击预览数据直接打开预览数据浮层。

（6）高亮路径：可将该算子的连接路径高亮起来，也可以取消高亮。 图48 （7）节点注释：为当前节点添加注释信息。 图49

（8）设为常用：可将使用频度高的算子设置为“常用算子”，设置后也可取消设置。

  对于上面提到的“常用算子”的概念，那么这一块就详细的介绍一下“常用算子”的设置以及使用。

  为了方便拖拽算子，减少操作的深度，用户可将使用频繁的算子设置为“常用算子”存放到画布中的常用算子列表中，直接从常用算子列表中拖拽算子到画布中进行构建模型。

目前设置常用算子的入口有3个地方：

（1）在左侧的算子列表处设置，鼠标悬浮上算子显示“空心”操作，点击“空心”设置为常用算子后，变成“实心”的icon并标注在后面，设置后的算子添加到右侧画布中的常用列表中。当然，也可以点击“实心”的icon取消设为常用。 图50

（2）在上面提到的在画布中的算子右键“设为常用”按钮。

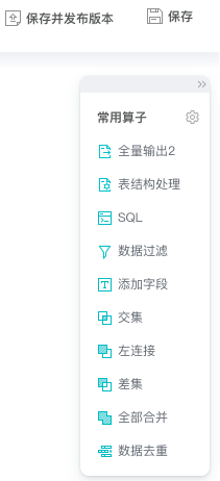

（3）点击画布中的常用算子列表的“设置”按钮可批量的设置，勾选即代表设为常用，取消勾选则代表删除设为常用。点击“查看已选”可查看已经勾选了哪些算子。 图51、52

  常用算子列表在画布中默认是收起的，可点击“展开”按钮展开列表，当然也可以再通过按钮收起列表。常用算子最多可添加10个。

  注意：常用算子功能是针对个人全模型的，即把哪些算子设置为“常用算子”是到用户级别的，每个人设置的仅对个人有效，同时也是对于全模型生效，即在这个模型编辑中设置的到其他模型中也是一样生效的。 图53、图54

  在画布的右下方处有三个功能，分别为：隐藏节点注释、选择线型、一键布局。

（1）隐藏/显示阶段注释：即支持模型节点添加注释的内容进行显隐设置。

（2）选择线型：整个模型中算子和数据连接的线型支持折现、直线、曲线、弧线四种样式，用户可根据自己的需要切换样式，通过点击“线型”显示出样式菜单进行选择，默认是曲线样式。 图55

（3）一键布局：当画布中的算子内容比较多且杂乱时，可通过“一键布局”这个按钮将页面的内容进行重新调整布局，使整个模型变得清晰可观。

  算子连线时，鼠标移到算子节点周围处，出现小圈圈，可支持360度连线。鼠标滑上连线时出现“删除”按钮，可删除连线。当算子没有配置完成时连线为“虚线”，配置完成后就变为“实线”。 图56

  画布也支持缩放，可调整画布视野范围以及作图面积，能够放置更多的算子在画布里面。

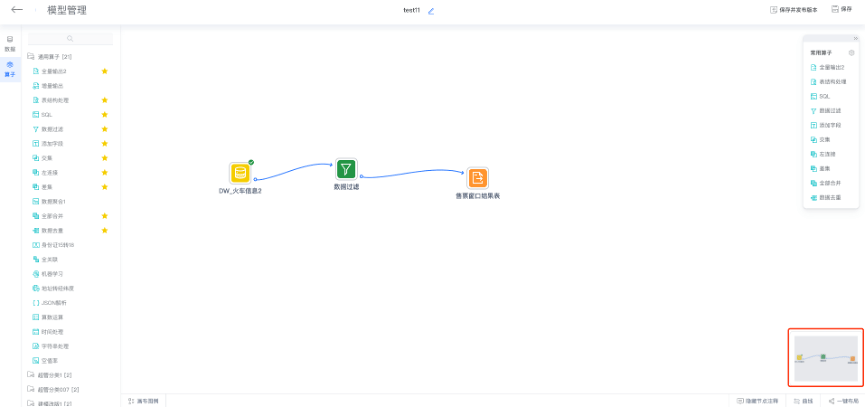

  画布右下方有一个“鸟瞰图”，可从全局视角预览模型，若画布中的内容被拖拽远了，可点击鸟瞰图把模型找回来。 图57   同时，在编辑界面的右上角，可通过点击“保存”按钮对创建的模型进行保存操作。系统默认模型名字为“临时模型”+当前时间，默认所属文件夹为“根目录”，这两部分均允许用户自定义修改。

  在我们编辑结束（已输入模型名称）的时候，我们可以通过点击左上方的退出按钮“<—”或者右上方的“保存并发布版本”和“保存”按钮退出模型编辑界面。

  当点击保存并发布版本时，系统会弹出版本快照编辑框，输入版本名称和版本描述。 图58

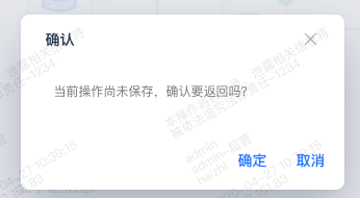

  当点击退出按钮后，系统会弹出确认退出对话框：“是否放弃此次操作”，该操作是不会保存当前用户所做的模型，因此用户应该点击“保存”按钮退出编辑界面。 图59、60
